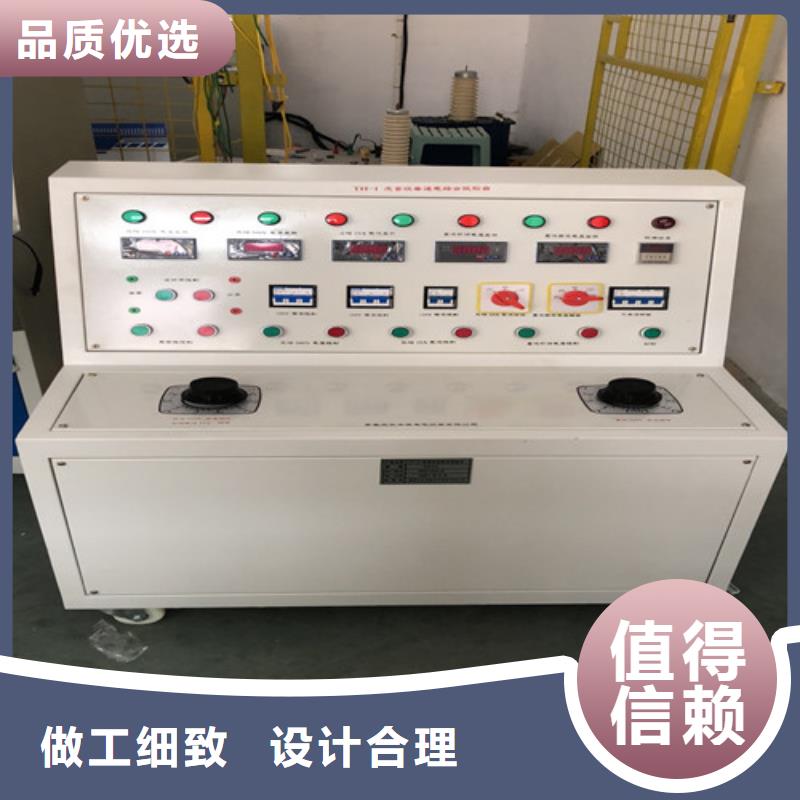

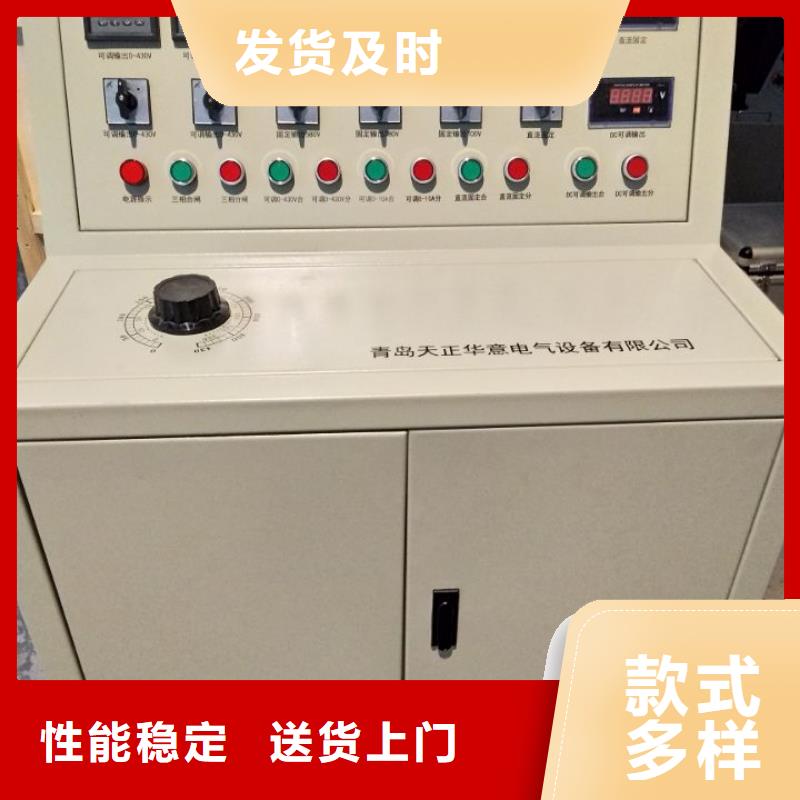

江西新余高低压开关柜通电试验台尊敬的顾客感谢您购买本公司TH-III型高低压测试通电台。在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的产品可能与使用说明书有少许的差别。如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身！版权声明青岛天正华意电气设备有限公司版权所有，并保留对本手册及本声明的终解释权和修改权。本手册的版权归青岛天正华意电气设备有限公司所有。未得到青岛天正华意电气设备有限公司的书面许可，任何人不得以任何方式或形式对本手册内的任何部分进行复制、摘录、备份、修改、传播、翻译成其它语言、将其全部或部分用于商业用途。免责声明本手册依据现有信息制作，其内容如有更改，恕不另行通知。武汉钰恒电力设备有限公青岛天正华意电气设备有限公司在编写该手册的时候已尽努力保证其内容准确可靠，但青岛天正华意电气设备有限公司不对本手册中的遗漏、不准确或错误导致的损失和损害承担责任。

江西新余高低压开关柜通电试验台TH-300 施加电源线电压到 RCD 的 L 和 N 端子上。在按被测试装置上的 Star（t 开始）时，被测试装置的内部负载被连接到校准装置的连接器上。当测得的电流 达到标称跳闸电流和电流系数乘积所规定的值时，计时器被触发。当计时器内 的时间与所选择的跳闸时间相符时，断开输出连接器并显示所测得的值。5.4 自动跳脱电流（AUTO RAMP）的校准漏电开关测试仪的自动跳脱电流（AUTO RAMP）在校准装置的动作电流测 试模式中进行校准：1.将被校漏电开关测试仪选到自动跳脱电流（AUTO RAMP）测试模式，并 设置其动作电流值。2. 按校准装置 功能键，切换到动作电流测试模式。3. 设置动作电流。设置校准装置动作电流与被校漏电开关测试仪动作电流值 相等。（实际使用过程中，由于被校准漏电开关测试仪的动作电流值误差较大， 因此，可以将校准装置的动作电流值设置的稍微小一些，在 80％I△n～I△n 之间。 如：被校漏电开关测试仪是 30mA，那么校准装置可以设置为 24mA ～30mA 中任意一个稍微小一些的电流值）。设置动作电流值，按 -“数字键”- ， 若需更改设置则按 。4.设置电流因子。根据 JJF1283-2011 的要求，需对漏电开关测试仪的自动跳 脱电流（AUTO RAMP）每档的 0.5 倍动作电流值和 1 倍动作电流值分别进行校 准，故可分别设置校准装置的电流因子为 1：（0.5＊I）和 2：(1＊I），各测量一次。按 -“数字键”- 。5.设置分断时间。由于对漏电开关测试仪的自动跳脱电流（AUTO RAMP） 分断时间没有校准要求，故分断时间可任意设置为一个在 20ms~90％T 之间的值，一般设为 50ms 左右。

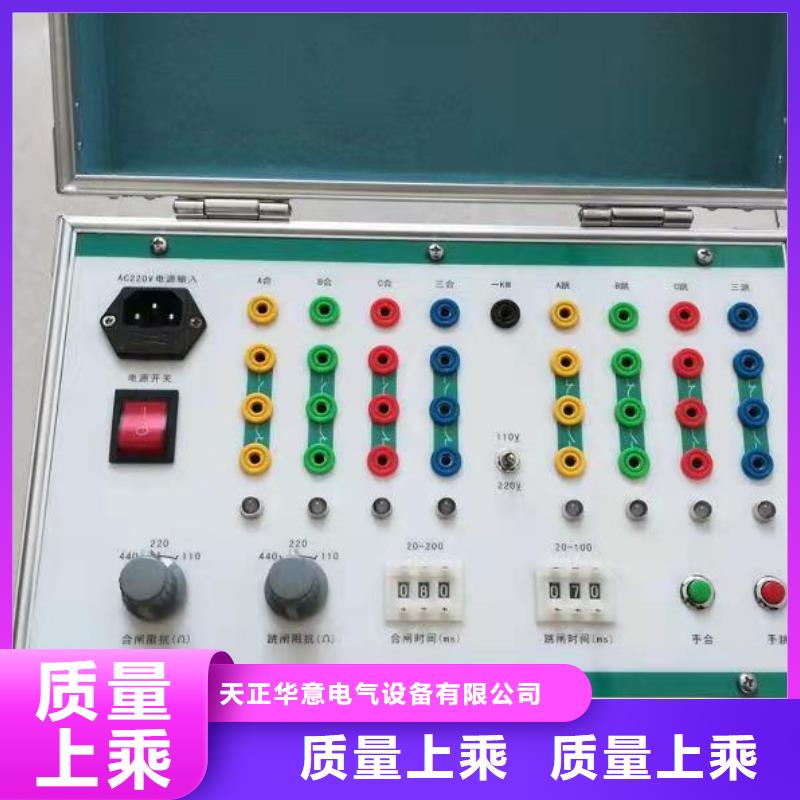

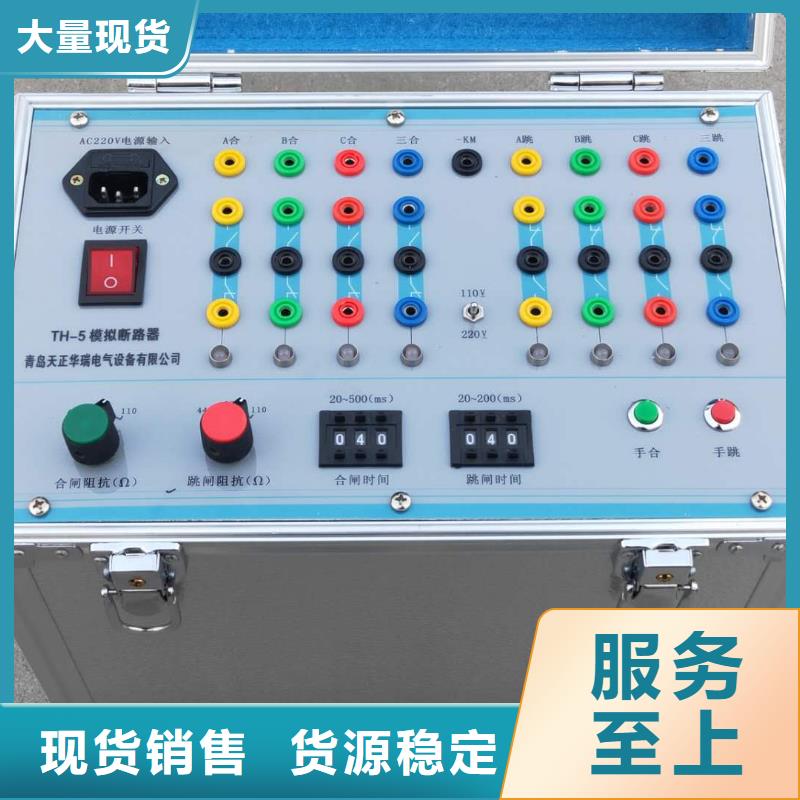

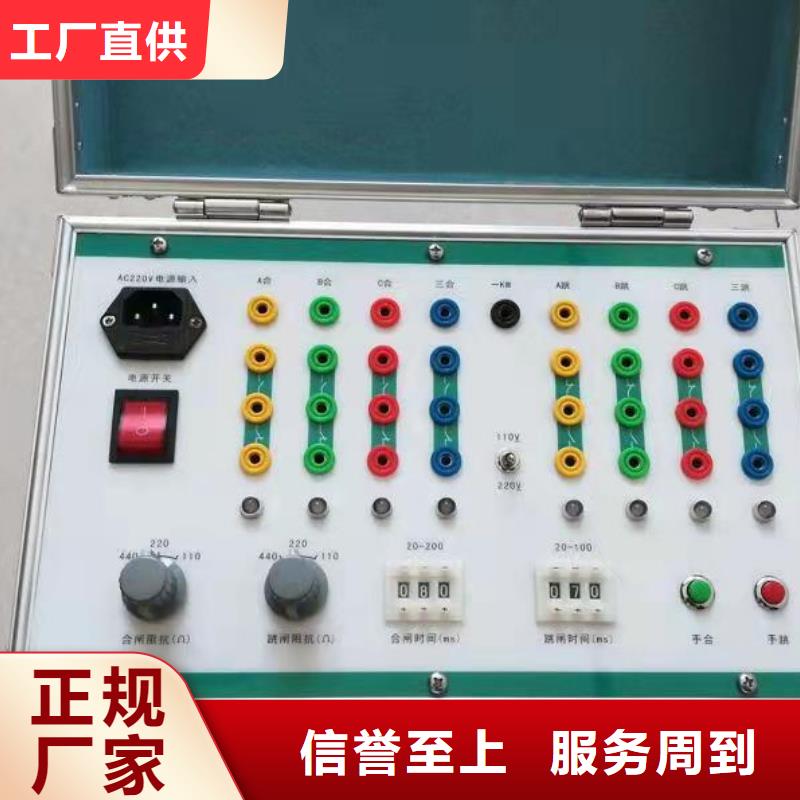

江西新余高低压开关柜通电试验台指示灯： ①电源指示灯 模拟断路器上电后，电源指示灯亮，说明系统电源正常 ②运行指示灯 模拟断路器上电后，运行指示灯亮。说明系统运行正常。 ③状态指示灯 该灯在模拟断路器在状态发生变化时瞬间闪烁一下。 ④跳闸指示灯 模拟断路器处于跳闸状态时，该指示灯亮，从上至下分别指示A、B、C三相 ⑤合闸指示灯 模拟断路器处于合闸状态时，该指示灯亮，从上至下分别指示A、B、C三相 2．操作方法 本装置 和继电保护测试装置配合使用。 （1）具体操作方法如下： ①开启电源开关。电源指示灯和运行灯同时亮说明系统正常。 ②设置跳闸电流和合闸电流(1A、2A、3A、4A、5A)。 ③设置跳闸时间和合闸时间(0-500ms)。ABC三相分别设置。 ④接入自继电保护装置引来的输入信号。对于分相操作机构，只接入跳合闸A、B、C相回路。 ⑤模拟断路器输出信号接至继电保护测试装置。对于三相一次操作机构，可接入三跳三合回路或分相跳合回路。 （2）单路应用接线图上例接线为继电保护测仪与模拟断路器单路配合使用的实例，模拟断路器也可独立使用；如没有其它接点需要断路器控制，也可不用模拟断路器的跳合闸输出，观察跳合闸指示灯即可。 双路使用说明 Ⅰ、Ⅱ回路是两路完全独立的跳合闸电流回路，两回路功能完全相同。当任意一回路有跳合电流时，断路器模拟装置就可以从合闸状态切换为跳闸状态，相对应的一组跳闸位置指示绿灯亮。
